产品特点

（1）纯硬件FPGA架构--------采用纯硬件FPGA图像处理架构，内部采用优异的图像处理算法，启动速度快，稳定性高，无操作系统，避免死机，蓝屏，硬件冲突，病毒干扰等问题的困扰。
（2）热插拔板卡插卡设计--------采用灵活的板卡热插拔设计，所有的输入信号设计成输入板卡，所有的输出信号设计出输出板卡，电源部分设计成电源板，控制部分设计成控制板，切换系统设计成背板。同时支持热插拔，无需重启设备，可以实现在线扩充拼接器的输入输出规模。
（3）4G高速总线交换技术------采用电信级4Gbps/s的速率的交换芯片，保证最高1080p信号的无压缩点对点输入输出，同时切换速度在ns级。
（4）可选大小规模配置-------丰富的机箱规模配置，可选3U机箱，最大支持16路输入，8路信号输出，可选6U机箱规模，最大支持48路输入，16路输出规模，可选9U机箱，最大支持72路输入，32路输出规模。
（5）多画面漫游叠加显示------通过上位机软件控制，可以实现任意开窗，可以实时调整窗口大小，移动窗口，跨屏窗口拼接显示，单屏内可以实现最大4个窗口，4个层次 的叠加显示。

（6）倍屏倍线功能--------该设备具有对输入信号倍频倍线功能，可以对低分辨率，低场频的输入信号倍频倍线处理，统一处理输出到相同分辨率信号，极大程度地提升了画面的整体质量。
（7）无缝实时切换--------信号切换过程无黑场困扰，实现了信号无缝实时切换。

技术特点

• 产品的输入输出模块、控制模块、电源风扇等多种模块支持热插拔，便于系统升级管理和快速维护；

• 支持VGA、DVI、HDMI、SDI、CVBS、Ypbpr、Duallink、HDMI1.4、IPV、HDBaseT等多信号混合输入；

• 支持输出分组，支持多达8个分组模式，便于对多套显控系统进行集中管控；• 单屏最大16窗，单元内不同窗口层次可随意叠加及缩放，也可拖动到其他显示屏幕上操作，互不局限和影响；

• 支持复制功能，多达16个窗口复制，并可对复制信号进行任意拖动缩放；

• 支持去黑边及画面裁切、窗口复制裁切等画面处理；

• 支持字幕叠加功能，可对叠加字符字体、位置、颜色、大小等进行更改；

• 支持对窗口的显示方式、位置、窗口大小、布局进行任意调整；

• 支持信号窗口命名、快速定位、分屏管理模式等多种操作；

• 支持预案管理、场景可视化、输入预监、输出回显、虚拟预布局等多种显示模式，轻松实现多场景排布调用雳求

• 支持多种控制方式，支持RS232串口、网络、面板按键、遥控器、中控、移动端进行控制；

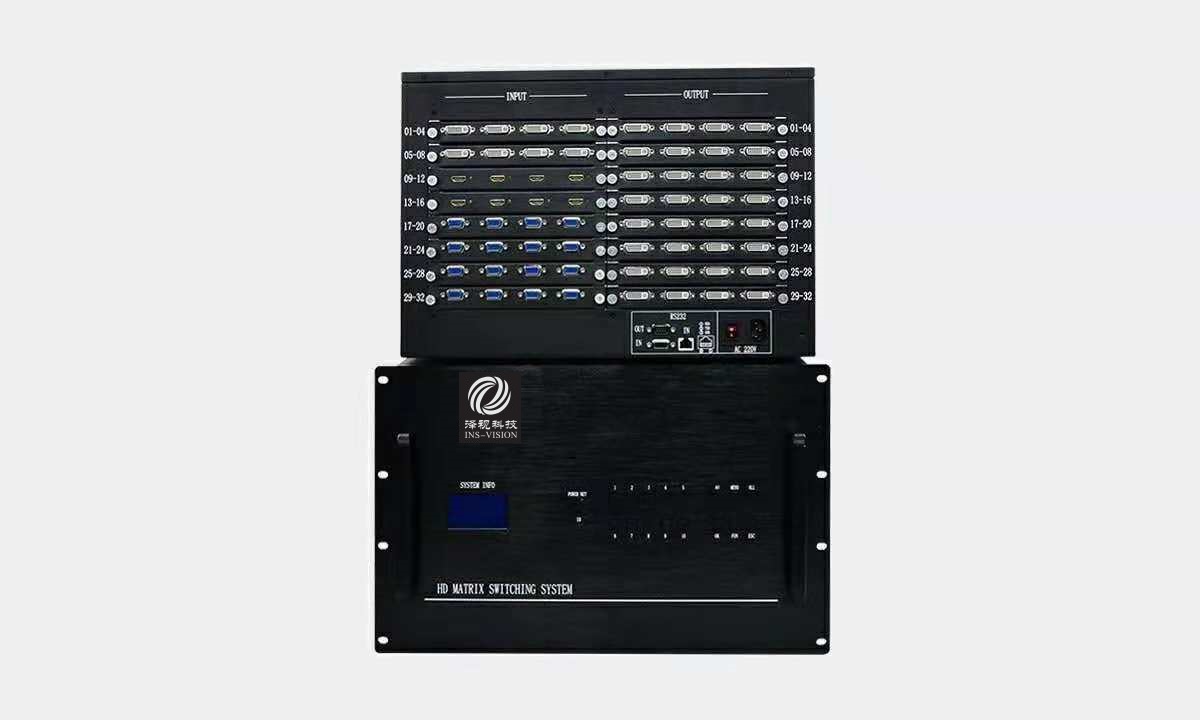

产品图库
